Lamello Cabineo X must korpusmööbli ühendus ja riiulikandur

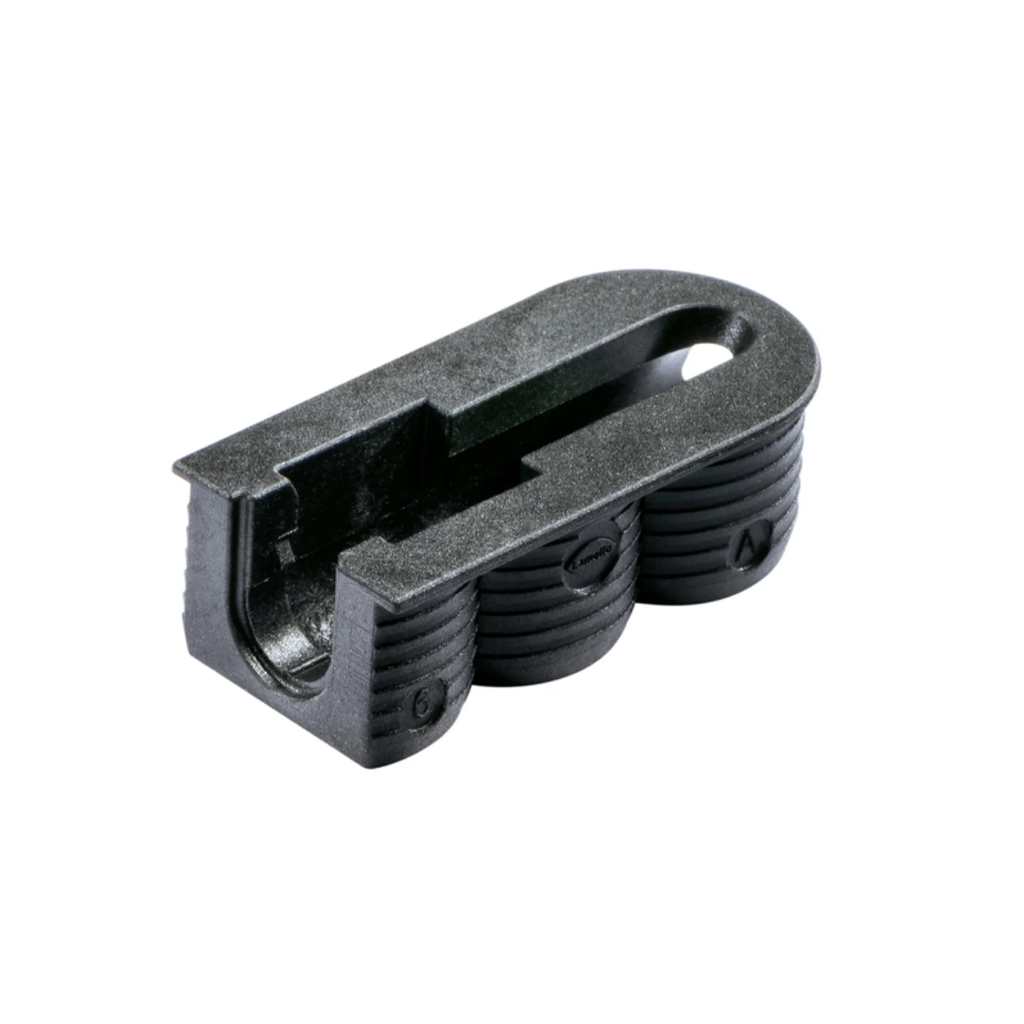

Lamello Cabineo X must on avatud korpusega korpusmööbli ühendus ja riiulikanduri süsteem, mis võimaldab sama ühenduskorpust kasutada nii fikseeritud ühenduste kui ka riiulite paigaldamiseks. Süsteem vajab ainult detaili pinnatöötlust, mistõttu servapuurimine ei ole vajalik.

Cabineo X-i avatud korpust saab vastavalt rakendusele kombineerida Cabineo X kruvide või riiulikanduritega. Kasutada saab puidukruvi, meetrilise keermega kruvi või riiulikandurit. See muudab sama korpuse sobivaks nii korpuse nurkade, fikseeritud riiulite kui ka reguleeritavate riiulite jaoks.

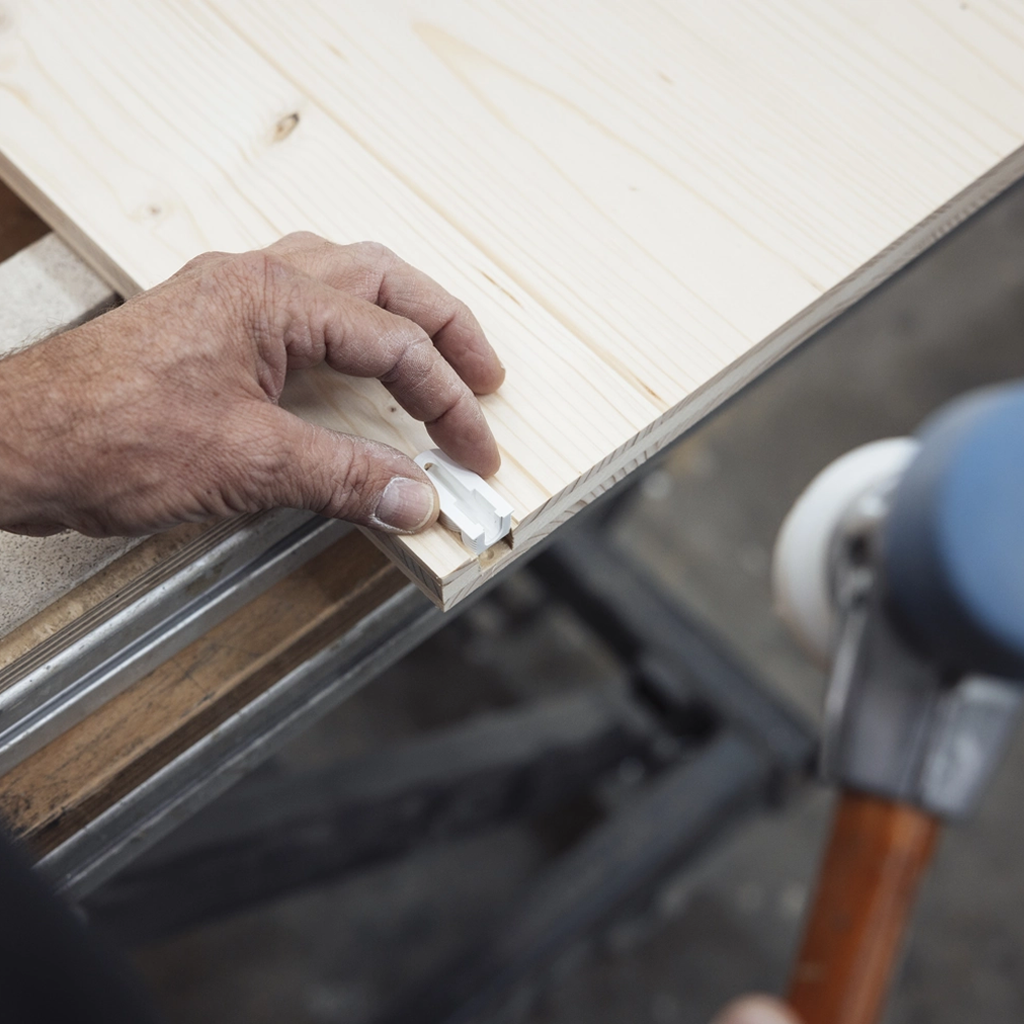

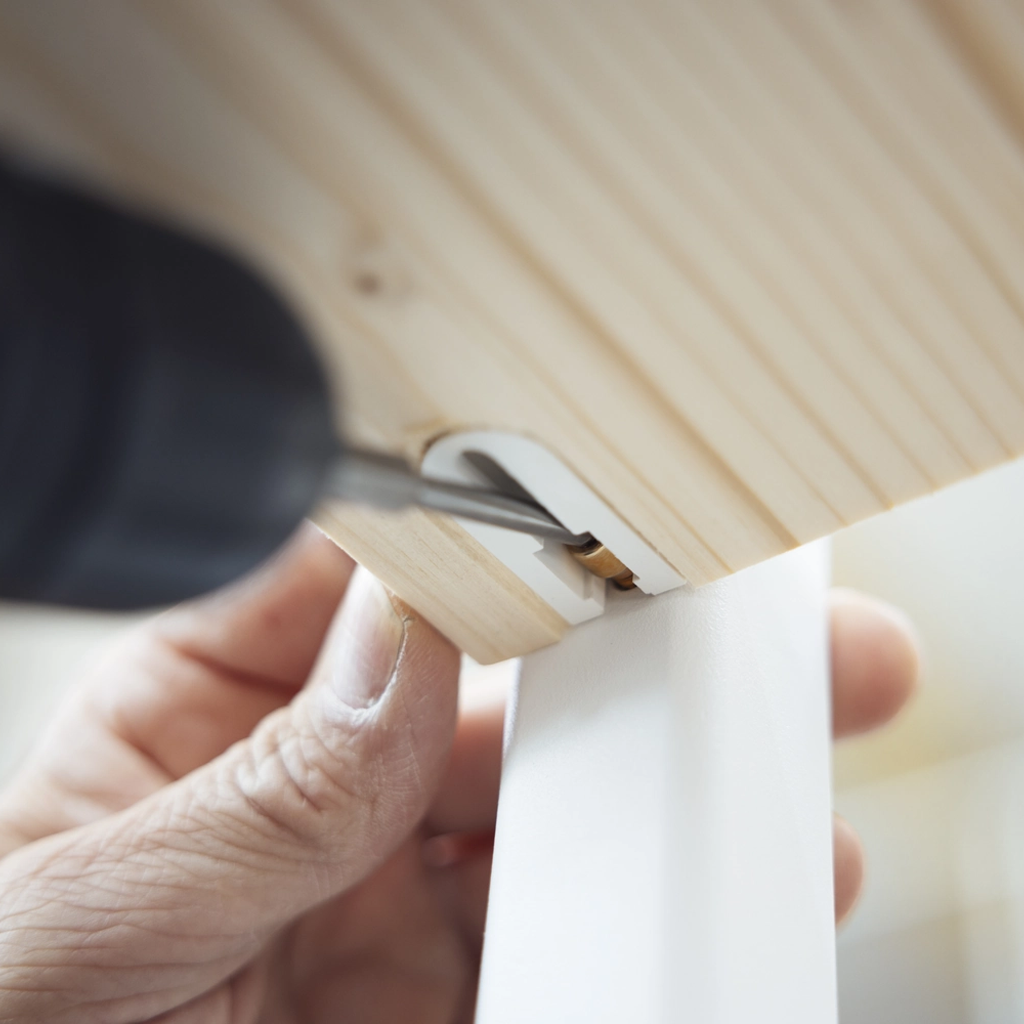

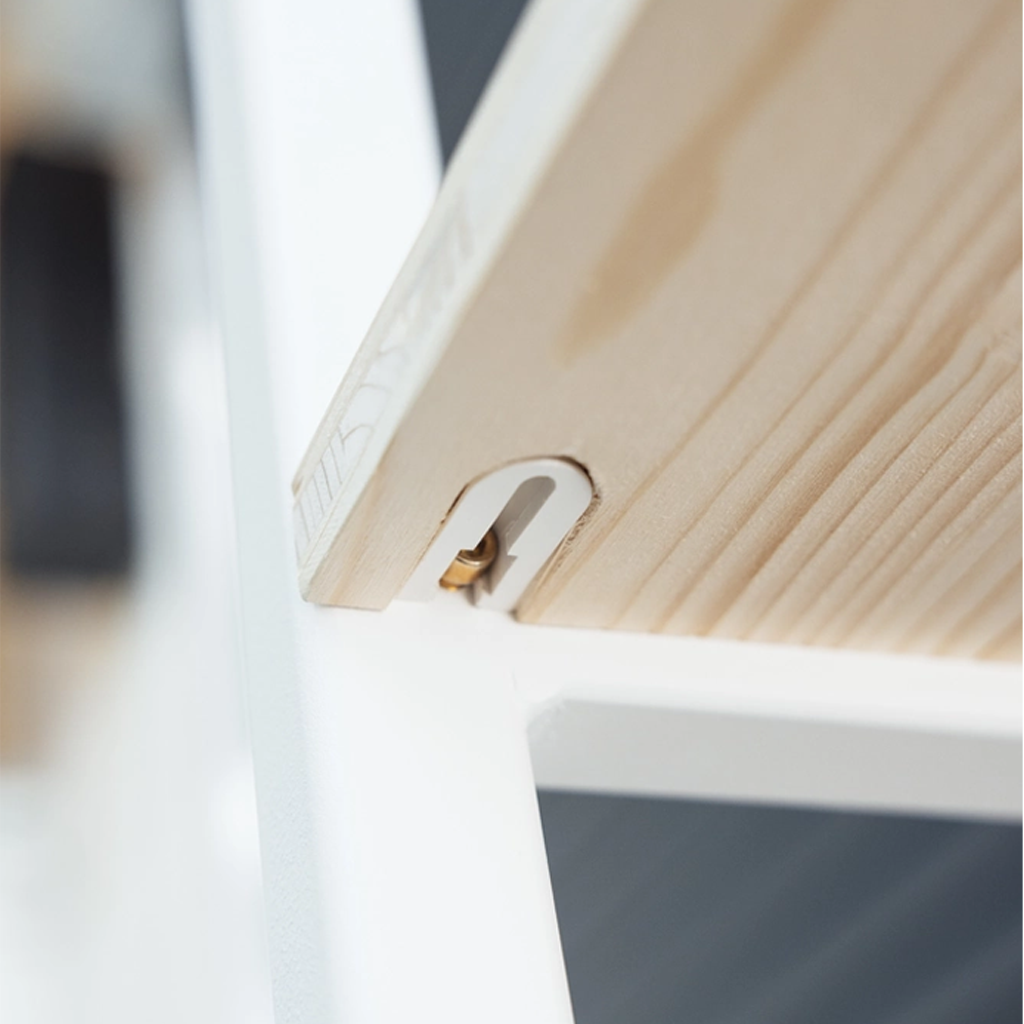

Korpuse nurga või fikseeritud riiuli ühendamisel paigaldatakse puidukruvi eelnevalt külgdetaili. Seejärel asetatakse mööbli pealisplaat või riiul kruvidele, mis aitab detaili enne lõplikku kinnitamist positsioneerida. Kruvi pingutatakse akutrelli ja Cabineo otsikuga. Selline paigaldusviis lihtsustab ka suurte mööblidetailide montaaži.

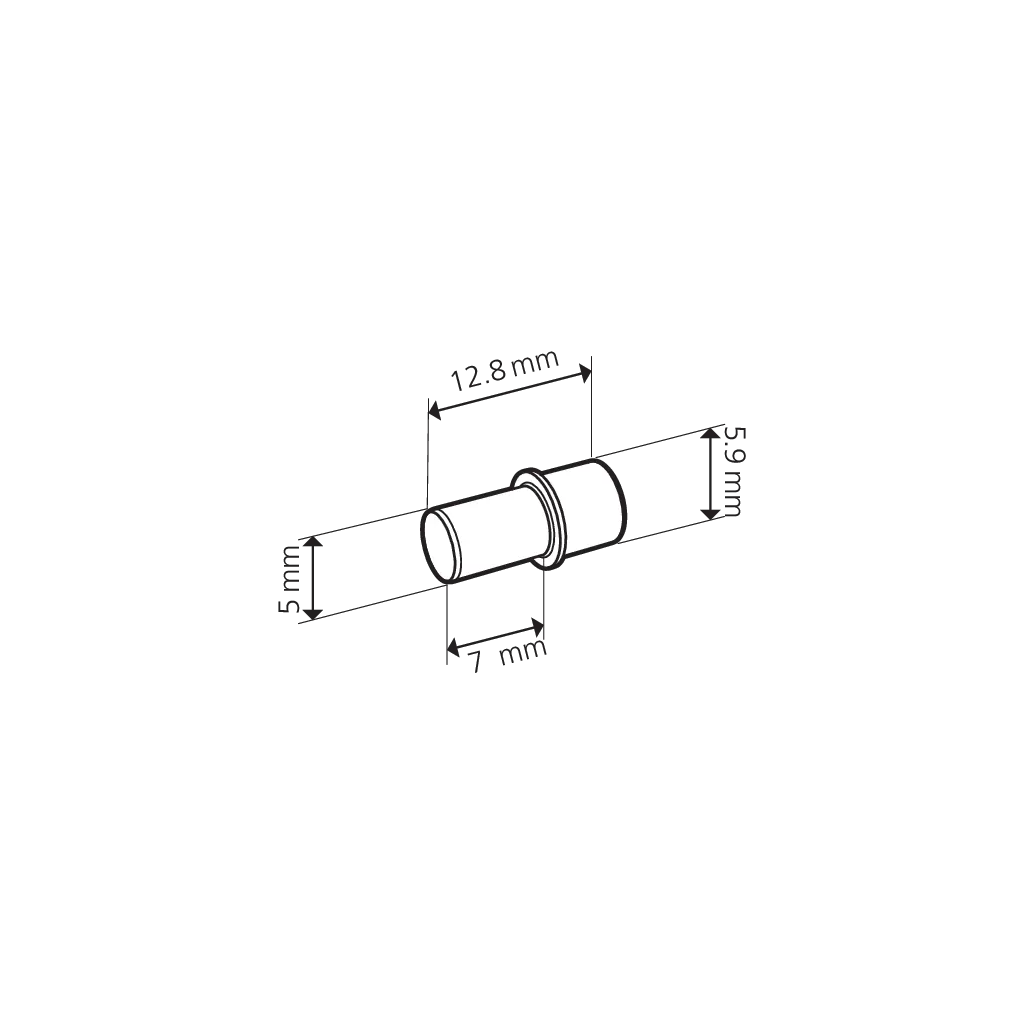

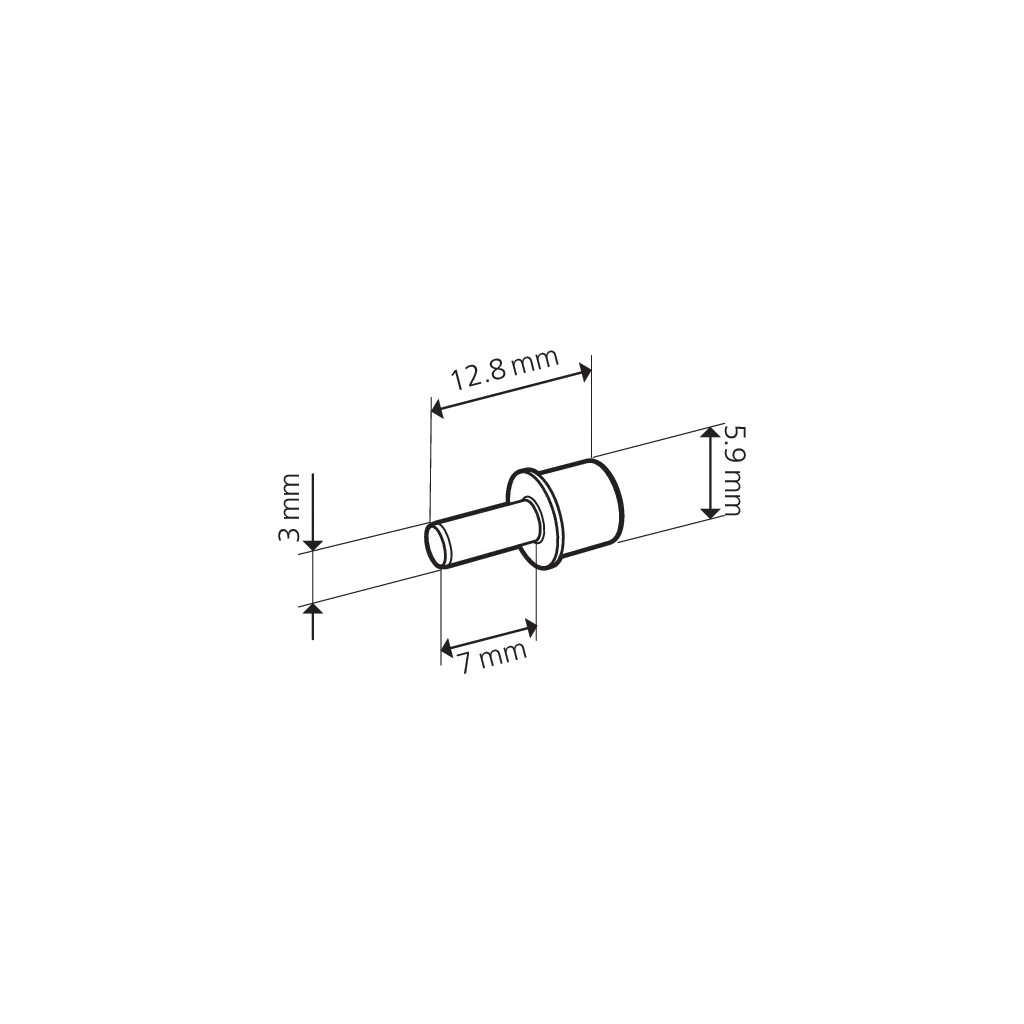

Koos Cabineo X riiulikanduriga aitab süsteem takistada riiuli soovimatut väljatõmbamist ja üles tõstmist. See on eriti praktiline avatud riiulisüsteemides ning haagissuvilate ja laevaehituse sisustuses.

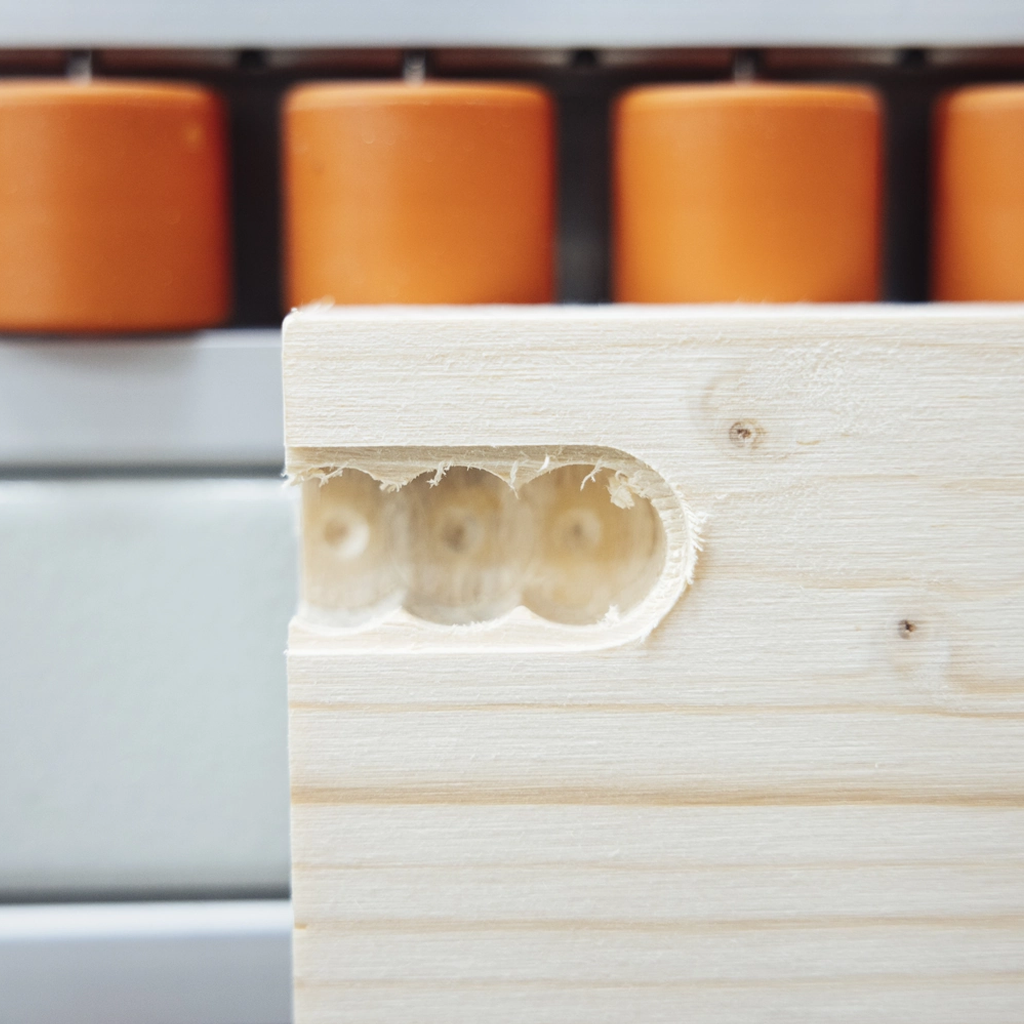

Cabineo X kasutab standardse Cabineoga identset freesimist, võimaldades kasutada sama töötlust erinevatel detailidel. Pinnalt tehtav puurimine või freesimine sobib erinevatele CNC-töötluskeskustele, sealhulgas 3-teljelistele ja nesting CNC-masinatele.

Must korpus sobib hästi tumedate mööblipindadega. Vajadusel saab nähtava ühenduse katta Cabineo kattekorgiga.

Paigaldusvõimalused

• Krae jääb plaadi pinnale ja katab freesitud serva
• Krae süvistatakse nii, et ühendus jääb plaadi pinnaga tasa
• Krae ja kattekork süvistatakse nii, et ühendus ja kattekork jäävad plaadi pinnaga tasa

Tehnilised andmed

• Mudel: Cabineo X
• Värvus: must
• Tüüp: korpusmööbli ühendus ja riiulikanduri süsteem
• Konstruktsioon: avatud korpus
• Töötlemine: ainult pinnalt
• Servapuurimine: ei ole vajalik

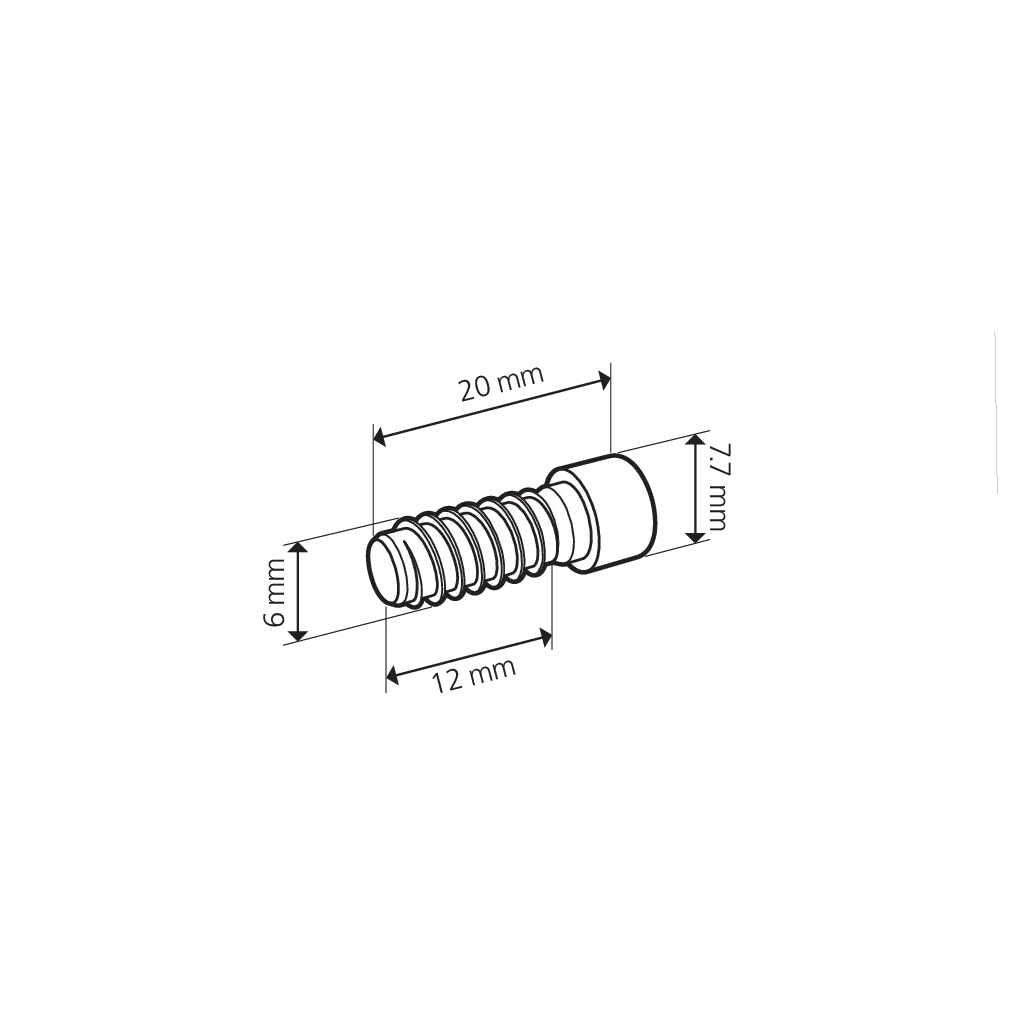

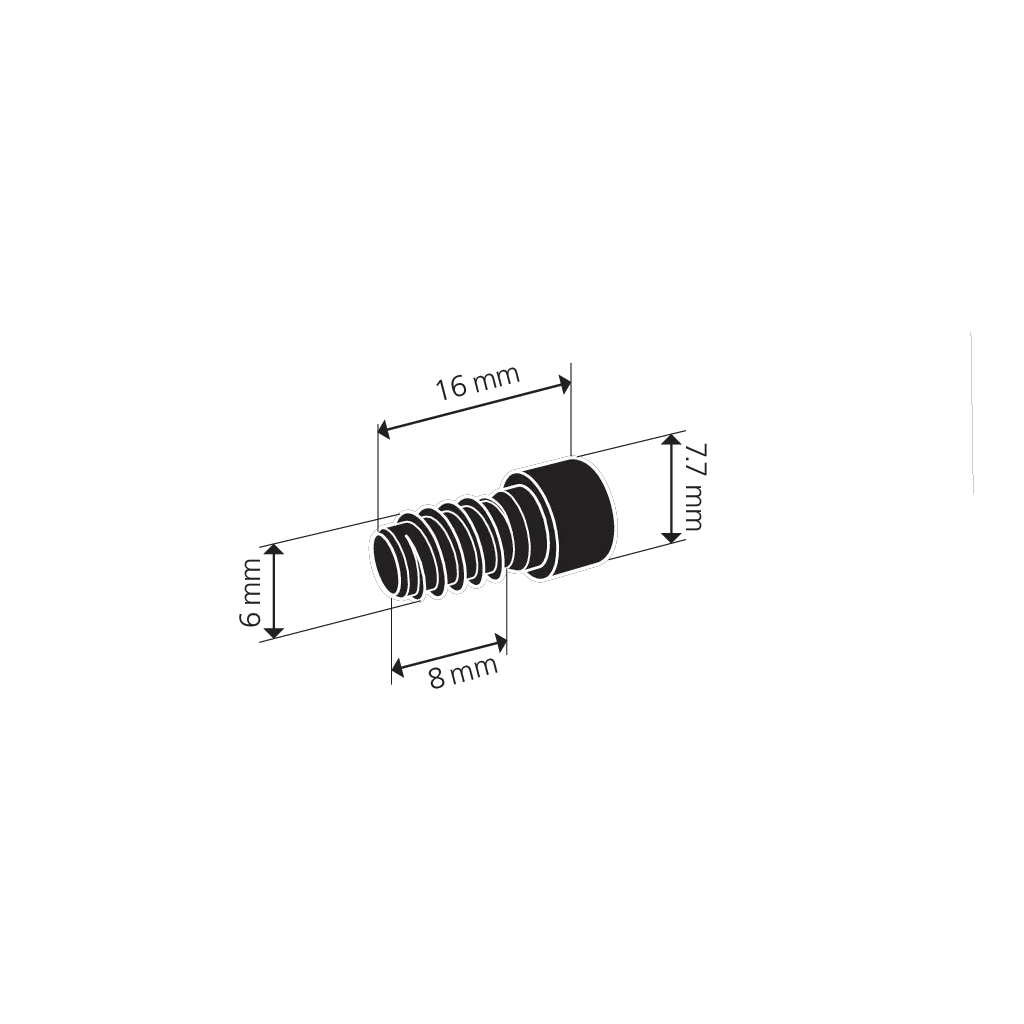

• Ühilduvad kinnitusviisid: puidukruvi, meetrilise keermega kruvi või riiulikandur
• Freesimine: identne standardse Cabineoga
• Pikisuunaline paigaldustolerants: ±0,5 mm
• Radiaalne paigaldustolerants: ±0 mm
• Minimaalne detaili laius: 21 mm

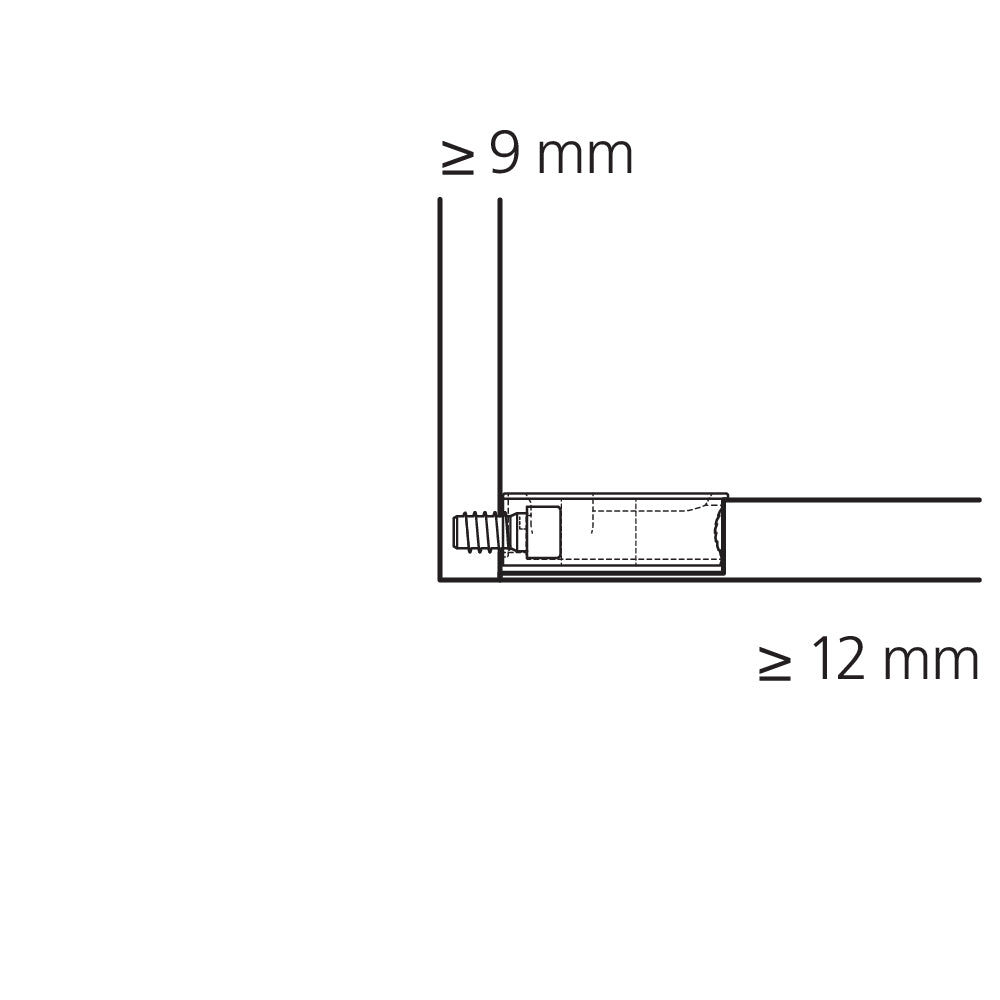

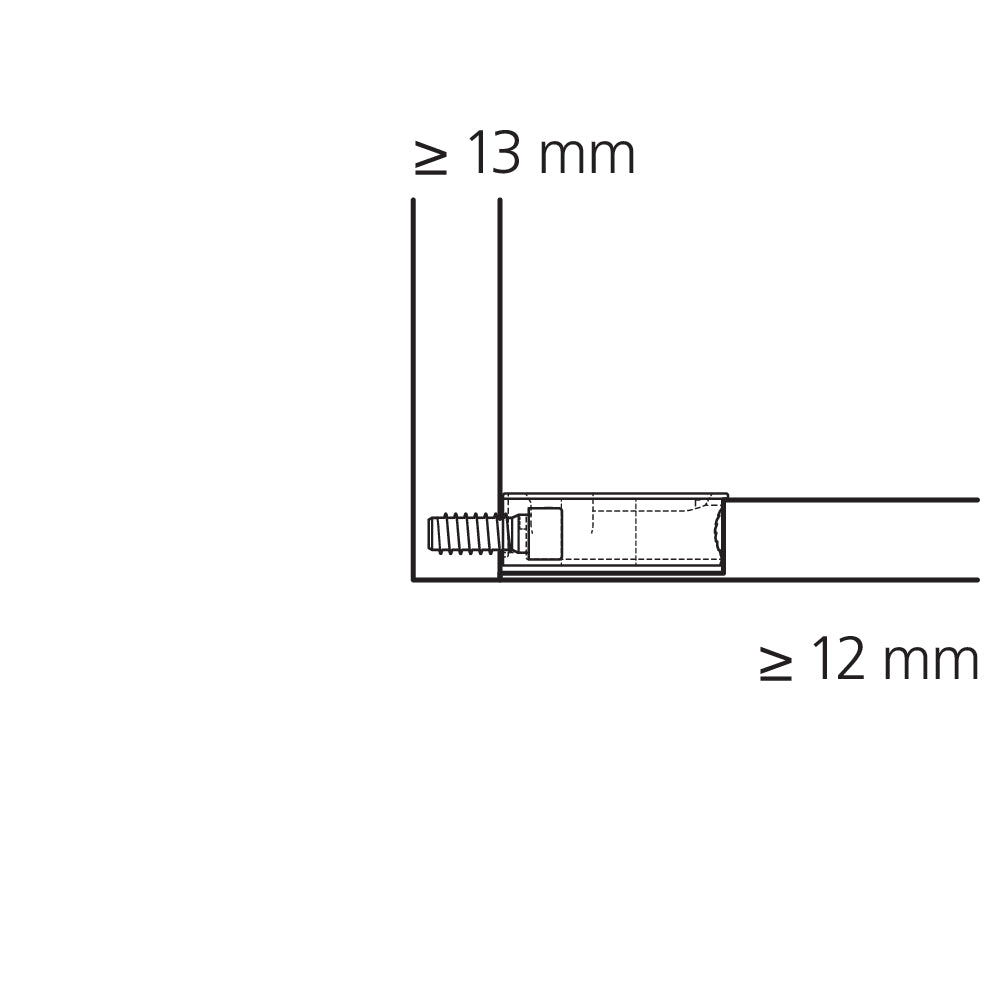

• Minimaalne materjali paksus servatöötlusel: 12 mm
• Minimaalne materjali paksus pinnatöötlusel: 9 mm

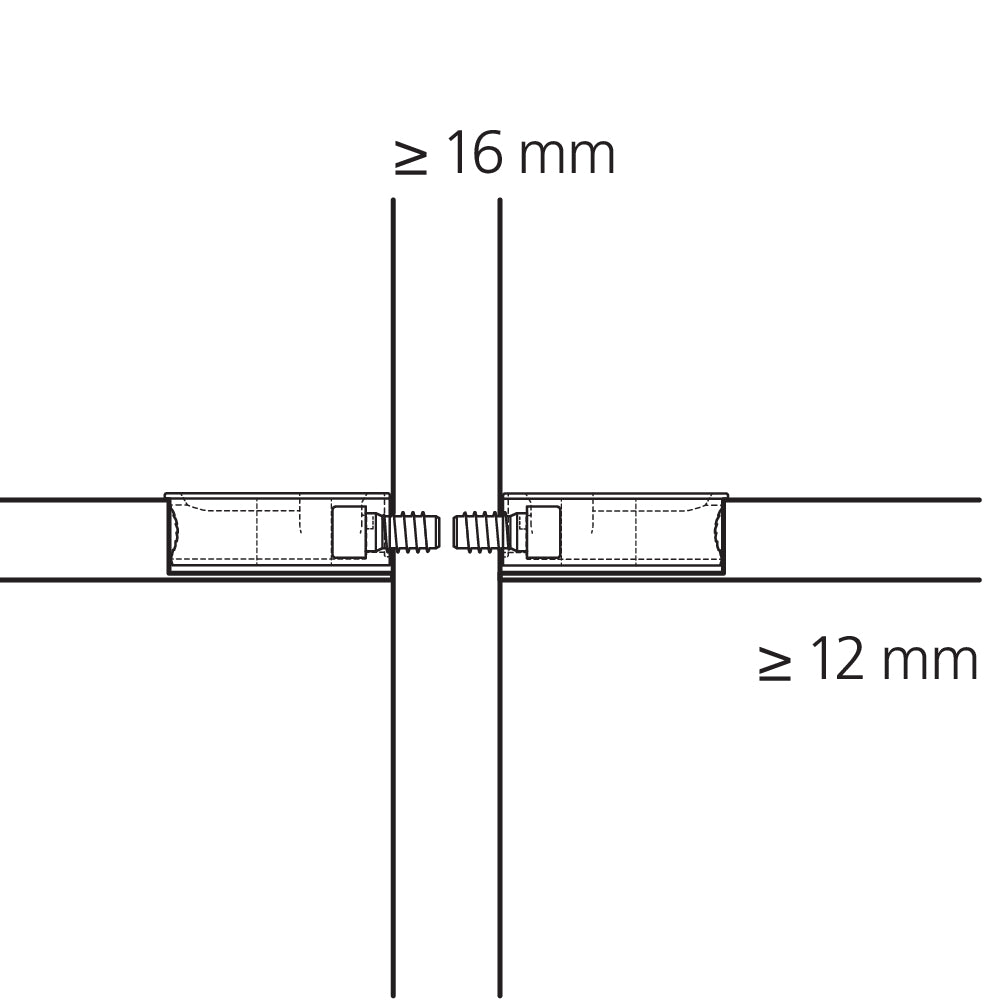

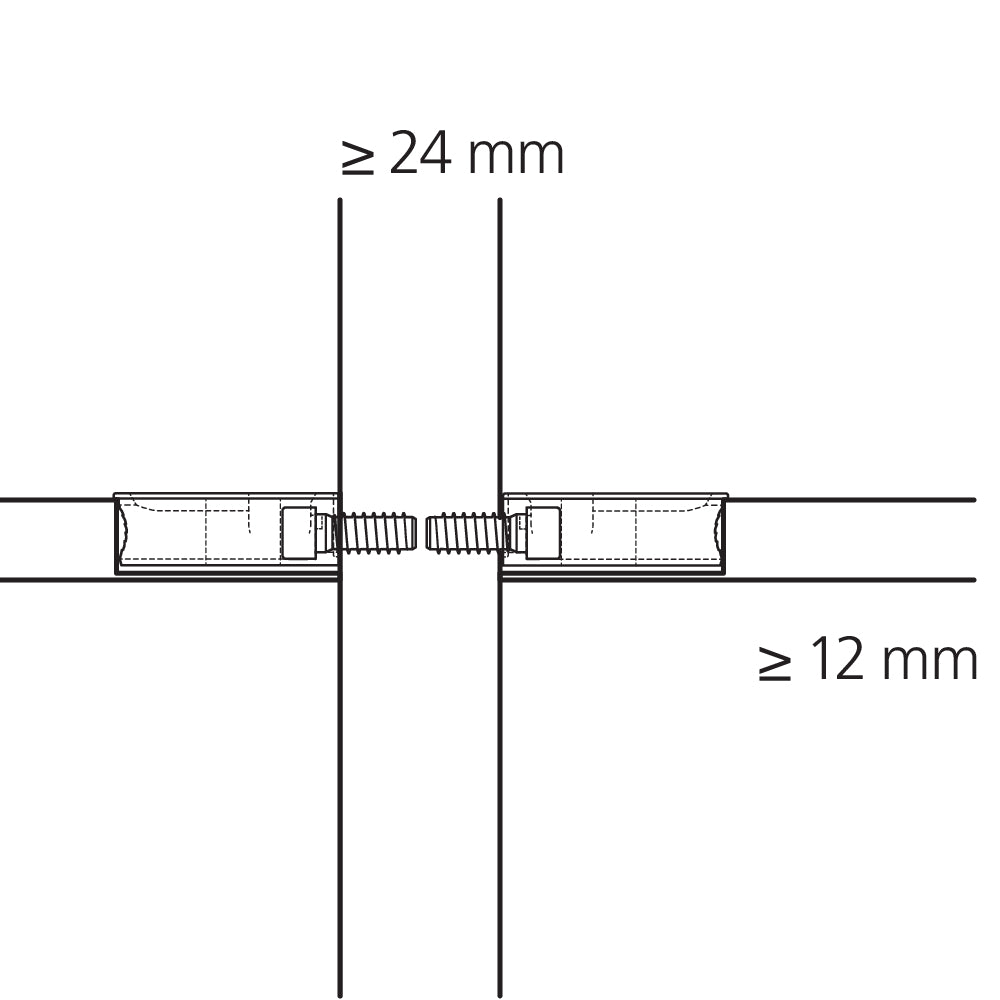

• Minimaalne materjali paksus keskvaheseina töötlemisel: 16 mm

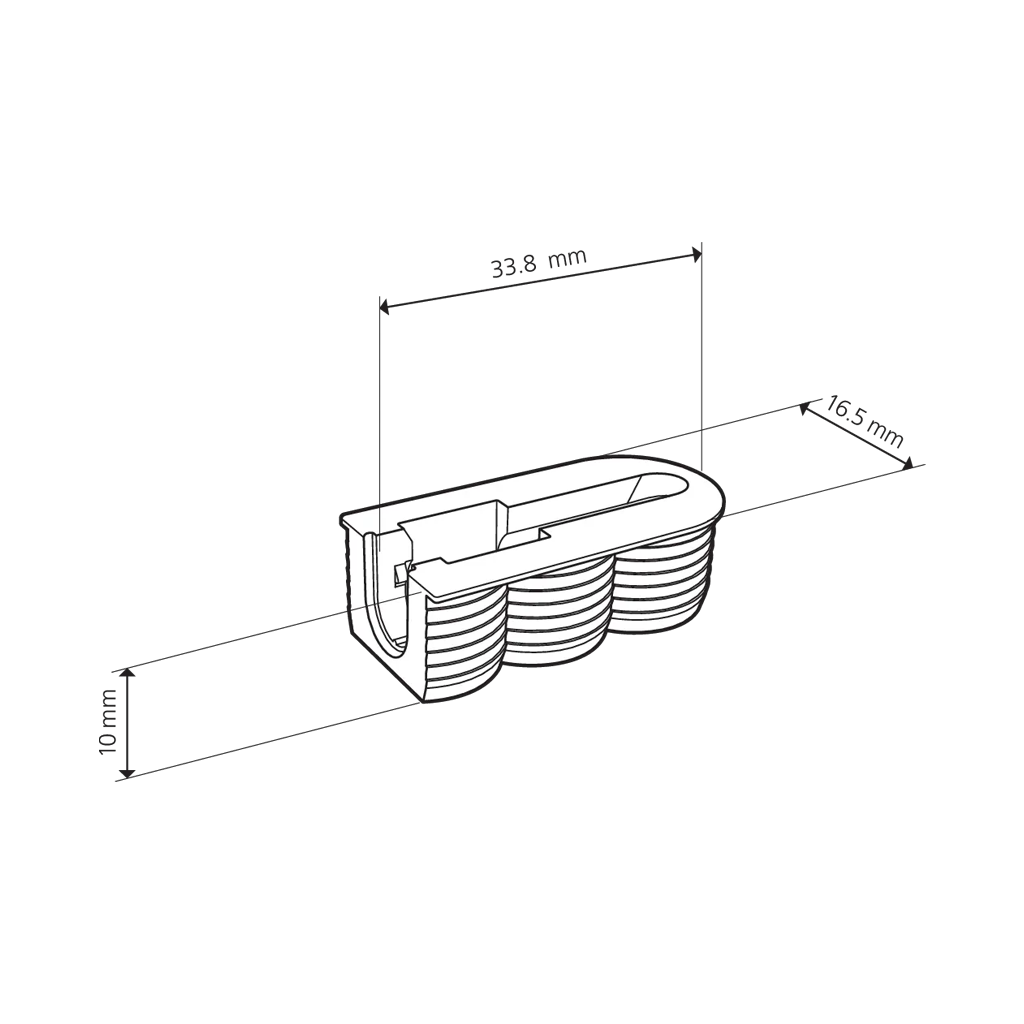

• Mõõtmed P × K × L: 33,8 × 10,8 × 16,5 mm

Peamised omadused

• Multifunktsionaalne avatud Cabineo X korpus
• Sama korpus fikseeritud ühendustele ja riiulitele
• Ei vaja servapuurimist
• Sobib CNC-pinnatöötluseks
• Võimaldab kasutada erinevaid Cabineo X kruve ja riiulikandureid
• Riiulikandur aitab takistada riiuli väljatõmbamist ja üles tõstmist
• Mööbli pealisplaadi või riiuli saab enne pingutamist kruvidele positsioneerida
• Standardse Cabineoga identne freesimine
• Must värvus sobib tumedate mööblipindadega

Kasutamine

Lamello Cabineo X mööbliühendus sobib korpusmööbli, fikseeritud ja reguleeritavate riiulite, sisseehitatud kappide, garderoobide ning köögimööbli valmistamiseks. Avatud korpus võimaldab valida ühenduse vastavalt konkreetsele konstruktsioonile.

Cabineo X riiulikanduriga saab valmistada riiuleid, mis on kaitstud juhusliku väljatõmbamise ja üles tõstmise eest. Seetõttu sobib süsteem lisaks mööblitootmisele ka haagissuvilate ja laevade sisustusse.

Süsteemi saab kasutada ka eemaldatavate hoolduspaneelide ja katete jaoks, mida saab eemaldada ja tagasi paigaldada ilma tööriistadeta.

Eelised

• Sama korpus sobib mitmeks ühenduslahenduseks
• Ei vaja servapuurimist
• Sobib erinevatele CNC-töötluskeskustele
• Lihtsustab fikseeritud riiulite ja pealisplaatide positsioneerimist
• Riiulikanduriga saab riiuli fikseerida väljatõmbamise ja üles tõstmise vastu
• Sobib fikseeritud ja reguleeritavatele riiulitele
• Standardse Cabineoga sama freesimine lihtsustab tootmist
• Ühendusdetaili saab paigaldada juba tootmise käigus
• Detailid saab transportimiseks virnastada
• Must korpus sobib tumedate mööblipindadega

Kasutusalad

• Mööblitootmine
• Korpusmööbel
• Köögimööbel
• Sisseehitatud kapid
• Garderoobid
• Fikseeritud riiulid
• Reguleeritavad riiulid
• Avatud riiulisüsteemid
• Hoolduspaneelid ja eemaldatavad katted
• Kauplusemööbel ja väljapanekud
• Haagissuvilate sisustus
• Laevade sisustus
• CNC-mööblitootmine
